Профильная труба с сечением 100х100 мм занимает особое место среди металлопроката закрытого типа. Она достаточно массивна, чтобы выступать в роли несущего элемента, и при этом остаётся технологичной в обработке — режется, сваривается, сверлится без экзотического оборудования. Именно сочетание прочности и удобства монтажа сделало этот размер одним из самых востребованных на строительных площадках, в промышленном производстве и в частном хозяйстве.
Что представляет собой труба сечением 100х100
Профильная труба 100 на 100 мм изготавливается методом формовки из горячекатаной или холоднокатаной стальной полосы с последующей сваркой шва. Толщина стенки варьируется обычно от 3 до 8 мм, реже встречаются исполнения с более толстым металлом для особо нагруженных конструкций. Марка стали, как правило, — Ст3сп, 09Г2С или их аналоги, обеспечивающие приемлемое соотношение прочности, свариваемости и цены.
Замкнутый профиль квадратного сечения работает иначе, чем открытый уголок или швеллер: нагрузка распределяется равномерно по всему периметру стенки, а не концентрируется на отдельных гранях. За счёт этого при одинаковой массе металла квадратная труба выдерживает большие изгибающие и крутящие моменты, чем открытые профили сопоставимого веса.
Где востребован этот типоразмер
Каркасное строительство — одна из главных сфер применения. Из трубы 100х100 собирают колонны и стойки легких промышленных зданий, ангаров, складских комплексов, автосервисов. Сечение позволяет перекрывать пролёты без чрезмерного шага опор, а квадратная форма упрощает крепление обшивки, сэндвич-панелей и вспомогательных конструкций.
Не менее активно этот прокат используется при возведении навесов, козырьков, ограждений большой протяжённости и въездных групп. В таких конструкциях труба работает и на изгиб от ветровой нагрузки, и на сжатие от собственного веса кровельного материала.
В сельском хозяйстве и на фермерских объектах профиль применяют для каркасов теплиц промышленного масштаба, зернохранилищ, ангаров под технику. Здесь важна не только несущая способность, но и устойчивость к снеговым нагрузкам, которые в отдельных регионах становятся определяющим фактором расчёта.
Отдельное направление — изготовление рам и опор под тяжелое оборудование: конвейеров, эстакад, площадок обслуживания. Толстостенная труба 100х100 со стенкой 6–8 мм способна нести значительный статический вес без риска потери устойчивости.
В частном строительстве профиль этого сечения идёт на несущие столбы заборов, каркасы гаражей, каркасы вторых этажей мансардного типа, а также на изготовление лестниц и балконных ограждений, где требуется жесткость при относительно скромных габаритах опоры.
Механические характеристики, влияющие на выбор
При подборе трубы под конкретную задачу учитывают несколько параметров одновременно. Толщина стенки напрямую определяет момент сопротивления сечения — чем она больше, тем выше способность профиля сопротивляться изгибу без остаточной деформации. Марка стали задаёт предел текучести, то есть напряжение, при превышении которого металл начинает пластически деформироваться.
Длина элемента и способ его закрепления влияют на устойчивость к продольному изгибу. Длинная тонкостенная стойка, закрепленная шарнирно с двух концов, теряет устойчивость при существенно меньшей нагрузке, чем короткая труба с жесткой заделкой в фундамент. Это обстоятельство часто недооценивают, ориентируясь только на паспортную прочность материала.
Принцип расчёта нагрузки на профильную трубу
Расчет несущей способности строится на определении нескольких величин: площади поперечного сечения, момента инерции, момента сопротивления и последующем сравнении расчетных напряжений с допустимыми для выбранной стали.

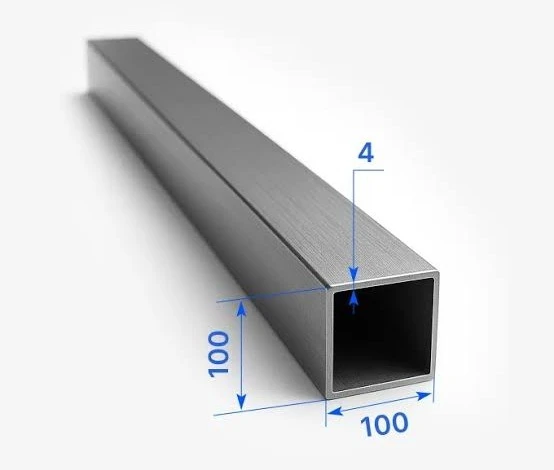

Площадь сечения квадратной трубы находится как разница площадей внешнего и внутреннего квадратов: из квадрата стороной 100 мм вычитается квадрат стороной, уменьшенной на удвоенную толщину стенки. Для трубы со стенкой 4 мм внутренний размер составит 92 мм, и площадь металла в сечении получится порядка 15,4 см².
Момент инерции сечения относительно центральной оси рассчитывается по формуле для полого квадратного профиля: разность моментов инерции внешнего и внутреннего квадратов, деленная на двенадцать, с учетом соответствующих степеней сторон. Полученное значение используют дальше для определения прогиба балки под нагрузкой и для проверки на устойчивость сжатых стоек.
Момент сопротивления сечения изгибу получают делением момента инерции на расстояние от центра тяжести до крайнего волокна, то есть на половину стороны — 50 мм. Именно эта величина участвует в проверке прочности: расчётный изгибающий момент от нагрузки делится на момент сопротивления, и полученное напряжение сравнивается с расчетным сопротивлением стали растяжению-сжатию с учетом коэффициентов надежности.
Для балки, лежащей на двух опорах и несущей равномерно распределенную нагрузку, максимальный изгибающий момент возникает в середине пролета и определяется произведением нагрузки на квадрат длины пролёта, деленным на восемь. Подставив полученное значение в проверку по моменту сопротивления, получают запас прочности конкретного пролета при конкретной нагрузке.
Для вертикальных стоек, работающих на сжатие, дополнительно проверяется устойчивость по формуле Эйлера с учетом коэффициента приведения длины, зависящего от способа закрепления концов. Игнорирование этой проверки — частая причина того, что визуально прочная конструкция теряет устойчивость раньше, чем исчерпывается прочность самого металла.
Практические ориентиры при подборе сечения
На практике расчет редко ведётся с нуля вручную — инженеры пользуются готовыми сортаментными таблицами, где для каждого сечения и толщины стенки уже приведены площадь, момент инерции и момент сопротивления. Задача сводится к определению реальных нагрузок: собственного веса конструкции, снеговой и ветровой нагрузки для региона, полезной нагрузки от оборудования или людей, и последующему сравнению расчетных напряжений с табличными характеристиками профиля.
Излишний запас прочности приводит к перерасходу металла и удорожанию конструкции, недостаточный — к риску аварийной ситуации. Разумный подбор толщины стенки и правильная оценка условий закрепления опор позволяют получить конструкцию, которая одновременно экономична и надежна на протяжении всего срока эксплуатации.
