Що таке нівелір і чому він незамінний?
Нівелір – це інструмент, який здається чарівним для тих, хто вперше бачить, як він працює. Це оптичний або цифровий прилад, що дозволяє вимірювати перепади висот, визначати горизонтальні площини та, що особливо цікаво, обчислювати відстані з вражаючою точністю. Уявіть: ви стоїте на будівельному майданчику, навколо хаос, а нівелір спокійно “ловить” горизонт і дає вам точні дані. Його використовують геодезисти, будівельники, ландшафтні дизайнери – усі, кому потрібна ідеальна точність.
Чому нівелір такий крутий? Він не просто вимірює висоту, а й допомагає “перенести” горизонтальну площину на десятки чи навіть сотні метрів. А ще, за правильного використання, він дозволяє визначити відстань між точками без метушні з рулетками чи GPS. Але як це працює? Давайте розбиратися!
Принцип роботи нівеліру: як він “бачить” відстань?
Нівелір працює за принципом створення ідеально горизонтальної лінії зору. Оптичні моделі використовують лінзи та візир, щоб “спіймати” горизонт, а цифрові додають лазери та сенсори для ще більшої точності. Щоб визначити відстань, нівелір зазвичай застосовують разом із нівелірною рейкою – спеціальною лінійкою з поділками, яку тримає помічник у потрібній точці.

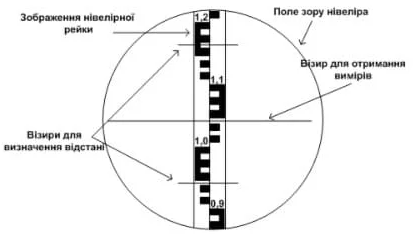

Основна ідея: ви дивитеся через нівелір на рейку, фіксуєте значення на шкалі, а потім за допомогою нескладних обчислень (або вбудованих функцій у цифрових моделях) отримуєте відстань. Наприклад, оптичний нівелір “ловить” верхню та нижню нитки візира на рейці, а різниця між цими значеннями прямо пропорційна відстані до точки. Здається складно? Не хвилюйтеся, ми розберемо це покроково!
Види нівелірів: який обрати для вимірювання відстані?
Не всі нівеліри однаково хороші для визначення відстаней. Кожен тип має свої фішки, переваги та нюанси. Ось основні категорії, які варто знати:
- Оптичні нівеліри. Класика жанру. Вони доступні, надійні та ідеально підходять для роботи на відкритих майданчиках. Виглядають як маленький телескоп на тринозі. Їхня перевага – простота і точність, але потрібен помічник із рейкою, а обчислення відстані робите ви самі (або за формулами, або за таблицями).
- Цифрові нівеліри. Сучасні, з автоматичними розрахунками. Вони самі зчитують дані з рейки (зазвичай із штрих-кодом) і видають відстань на дисплеї. Зручні, але дорогі. Ідеальні для великих проєктів, де важлива швидкість.
- Лазерні нівеліри. Найпростіші для новачків. Вони проектують лазерну лінію чи точку, а деякі моделі навіть мають вбудовані далекоміри. Підходять для невеликих відстаней (до 50–100 м), але на яскравому сонці лазер може “губитися”.
- Ротаційні нівеліри. Це лазерні нівеліри “на стероїдах”. Вони обертають лазерний промінь на 360°, що дозволяє працювати на великих площах. Деякі моделі вимірюють відстань із точністю до міліметра, але ціна кусається.
Який обрати? Якщо ви новачок і працюєте на невеликому об’єкті, беріть лазерний нівелір – він інтуїтивний. Для професійних задач на великих відстанях оптичний або цифровий нівелір стане вашим найкращим другом. А для максимальної точності на величезних площах – ротаційний.
Покрокова інструкція: як виміряти відстань нівеліром
Тепер до головного: як конкретно визначити відстань за допомогою нівеліру? Ми розберемо процес на прикладі оптичного нівеліру, адже це найпоширеніший варіант. Але принципи схожі й для інших типів.
- Підготуйте обладнання. Вам знадобляться нівелір, тринога, нівелірна рейка, блокнот для записів і, бажано, помічник. Переконайтеся, що нівелір відкалібрований, а рейка чиста, щоб поділки було видно.
- Встановіть нівелір. Поставте триногу на рівну поверхню, прикріпіть нівелір і відрегулюйте його за допомогою вбудованого рівня (бульбашки мають бути в центрі). Це критично важливо, адже будь-який нахил спотворить вимірювання.
- Виберіть точки для вимірювання. Визначте точку А (де стоїть нівелір) і точку Б (куди ставите рейку). Переконайтеся, що між ними немає перешкод, які завадять лінії зору.
- Поставте рейку. Помічник тримає рейку вертикально в точці Б. Використовуйте схил або рівень, щоб рейка стояла ідеально прямо.
- Зробіть візирування. Дивіться через окуляр нівеліру, сфокусуйтеся на рейці. Запишіть значення верхньої та нижньої нитки візира (вони виглядають як горизонтальні лінії в окулярі). Наприклад, верхня нитка – 1,450 м, нижня – 1,350 м.
- Обчисліть відстань. Відніміть значення нижньої нитки від верхньої (1,450 – 1,350 = 0,1 м). Помножте різницю на коефіцієнт нівеліру (зазвичай 100 для оптичних моделей). Результат: 0,1 × 100 = 10 метрів. Це і є відстань до точки Б!
- Перевірте дані. Повторіть вимірювання, щоб виключити помилки. Якщо є можливість, переставте нівелір і зробіть заміри ще раз.
Цей метод називається “геометричним нівелюванням”. Для цифрових нівелірів процес простіший: прилад сам зчитує рейку й видає відстань. Лазерні моделі часто мають вбудований далекомір, який взагалі спрощує задачу до натискання кнопки.
Порівняння методів вимірювання відстані
Щоб ви краще зрозуміли, коли і як використовувати нівелір для вимірювання відстані, ми порівняли різні методи. Ось таблиця з ключовими характеристиками:
| Метод | Точність | Максимальна відстань | Складність | Вартість обладнання |
|---|---|---|---|---|
| Оптичний нівелір | Висока (±1–2 мм/км) | До 200 м | Середня (потрібні розрахунки) | Середня ($100–500) |
| Цифровий нівелір | Дуже висока (±0,5 мм/км) | До 300 м | Низька (автоматика) | Висока ($1000+) |
| Лазерний нівелір | Середня (±2–5 мм) | До 100 м | Низька | Низька ($50–300) |
| Рулетка | Низька (±5–10 мм) | До 50 м | Висока (ручна робота) | Дуже низька ($10–50) |
Джерело: дані зібрані на основі технічних характеристик нівелірів від виробників Leica Geosystems та Topcon Positioning Systems.
Як бачите, нівеліри значно перевершують рулетку за точністю та зручністю на великих відстанях. Але для маленьких ділянок (до 20 м) лазерний нівелір або навіть рулетка можуть бути простішими.
Типові помилки при вимірюванні відстані нівеліром 🚨
Помилки трапляються навіть у профі! Ось найпоширеніші промахи, які можуть зіпсувати ваші вимірювання, і як їх уникнути:
- Неправильна установка нівеліру. Якщо прилад стоїть на хиткому ґрунті або не відрегульований за рівнем, усі дані будуть неточними. Завжди перевіряйте бульбашковий рівень і міцність триноги.
- Нахилена рейка. Якщо помічник тримає рейку не вертикально, показники “попливуть”. Використовуйте схил або вбудований рівень на рейці.
- Погана видимість. Туман, дощ чи яскраве сонце можуть заважати чітко бачити рейку чи лазер. У таких умовах краще відкласти роботу або використовувати спеціальні приймачі для лазерних нівелірів.
- Помилки в обчисленнях. При роботі з оптичним нівеліром легко припуститися помилки в формулах. Перевіряйте розрахунки двічі, а краще – використовуйте калькулятор.
- Некаліброване обладнання. Нівелір, який давно не перевіряли, може давати похибку. Калібруйте прилад перед кожним великим проєктом.
Порада: завжди робіть контрольні заміри з іншої точки, щоб переконатися в точності даних. Це займе пару хвилин, але врятує від дорогих помилок!
Як підвищити точність вимірювань?
Точність – це те, що робить нівелір королем геодезичних інструментів. Але навіть найкращий прилад не врятує, якщо не дотримуватися кількох правил. Ось як вичавити максимум із вашого нівеліру:
- Використовуйте якісну триногу. Дешеві триноги можуть хитатися від вітру чи вібрацій, що псує вимірювання. Інвестуйте в міцну модель із металевими ніжками.
- Працюйте в оптимальних умовах. Уникайте вимірювань у спеку (повітря може “тремтіти” над асфальтом, спотворюючи зображення) чи в сутінки (погана видимість).
- Калібруйте регулярно. Навіть топові моделі від Leica чи Bosch з часом можуть “збиватися”. Перевіряйте калібрування перед важливими проєктами.
- Використовуйте приймачі для лазерних нівелірів. На великих відстанях або при яскравому світлі лазер може бути невидимим. Приймач “ловить” промінь і сигналізує про нього.
- Тренуйтеся з рейкою. Якщо ваш помічник – новачок, поясніть, як тримати рейку правильно. Навіть невеликий нахил може додати кілька сантиметрів похибки.
Ці прості кроки допоможуть вам досягти точності, про яку конкуренти лише мріють. А ще вони економлять час і нерви!
Коли нівелір – не найкращий вибір?
Нівелір – це фантастичний інструмент, але він не панацея. У деяких випадках є сенс обрати інший метод вимірювання відстані:
- Дуже малі відстані (до 5 м). Тут простіше взяти рулетку чи лазерний далекомір. Нівелір буде надто громіздким.
- Складний рельєф. Якщо між точками багато перешкод (дерева, будівлі), нівелір не “проб’є” лінію зору. У таких випадках краще використовувати GPS або тахеометр.
- Надвеликі відстані (понад 500 м). Для таких задач нівеліри менш ефективні. Тахеометри чи геодезичні GPS-прилади впораються краще.
Знаючи ці нюанси, ви зможете вибрати правильний інструмент і не витрачати час даремно. Нівелір – це ваш надійний помічник, але іноді варто зазирнути в арсенал інших технологій.
Практичні поради для новачків
Якщо ви тільки починаєте працювати з нівеліром, не панікуйте! Ось кілька лайфхаків, які зроблять ваше життя простішим:
- Починайте з простого. Спробуйте лазерний нівелір для невеликих задач, наприклад, вирівнювання фундаменту. Він не вимагає складних розрахунків.
- Вчіться читати рейку. Практикуйтеся вдома: поставте рейку на відстані 10–20 м і спробуйте зчитати значення через нівелір.
- Зберігайте обладнання правильно. Нівелір – делікатний прилад. Тримайте його в захисному кейсі, уникайте ударів і вологи.
- Дивіться навчальні відео. YouTube повний туторіалів від геодезистів. Наприклад, канали Bosch Professional чи Leica Geosystems пропонують круті гайди.
- Не економте на аксесуарах. Хороша тринога, якісна рейка і захисні окуляри для лазерних моделей – це не розкіш, а необхідність.
З часом ви почнете “відчувати” нівелір, і вимірювання стануть такими ж природними, як прогулянка. Просто дайте собі час і практику!
