Як підключити мотор від пральної машини: Покроковий гід для всіх

Ви тримаєте в руках мотор від старої пральної машини і мрієте вдихнути в нього нове життя? Цей двигун – справжній скарб для саморобних проєктів, від верстатів до вентиляторів. Але як змусити його працювати без ризику спалити обмотки чи отримати удар струмом? У цій статті ми розберемо кожен крок підключення мотора від пральної машини до мережі 220 В, розкриємо тонкощі роботи з різними типами двигунів і поділимося секретами, які зроблять ваш проєкт безпечним і ефективним. Готові зануритися в електричну магію? Тоді вперед!

Типи моторів пральних машин: З чого почати?

Перш ніж братися за дроти, важливо зрозуміти, з яким двигуном ви маєте справу. Мотори пральних машин бувають кількох типів, і кожен має свої особливості підключення. Давайте розберемося, що ховається під металевим корпусом вашого агрегату.

Колекторний двигун: Робоча конячка

Колекторні мотори – найпоширеніший тип у пральних машинах. Вони компактні, потужні й дозволяють легко регулювати швидкість обертання. Їхня особливість – наявність щіток і колектора, які забезпечують контакт між ротором і статором. Ці двигуни працюють від змінного струму 220 В, але потребують правильного підключення обмоток для запуску та реверсу.

• Переваги: Простота регулювання швидкості, компактність, універсальність для саморобних проєктів.
• Недоліки: Щітки зношуються, що вимагає періодичної заміни. Шум під час роботи.

Колекторні двигуни часто зустрічаються в машинах брендів, як-от Indesit чи Bosch. Вони ідеально підходять для проєктів, де потрібна змінна швидкість, наприклад, для саморобного шліфувального верстата.

Асинхронний двигун: Тихий силач

Асинхронні двигуни – це старша гвардія, яку можна знайти в пральних машинах 90-х або бюджетних моделях. Вони працюють за рахунок магнітного поля, створеного обмотками статора, і не мають щіток, що робить їх тихішими та довговічнішими.

• Переваги: Надійність, низький рівень шуму, мінімальне обслуговування.
• Недоліки: Складніше регулювати швидкість, потребують пускового конденсатора.

Такі мотори складніше підключити до мережі 220 В без додаткових компонентів, але вони чудово підходять для проєктів, де потрібна стабільна робота, наприклад, для вентилятора чи насоса.

Інверторний двигун: Сучасний герой

Інверторні мотори – це новіша технологія, яка використовується в сучасних пральних машинах, таких як LG чи Samsung. Вони працюють від постійного струму через інвертор, що забезпечує високу ефективність і точне керування швидкістю.

• Переваги: Висока ефективність, довговічність, низьке енергоспоживання.
• Недоліки: Потребують складної плати керування, що ускладнює підключення для саморобок.

Інверторні двигуни рідко використовують у саморобних проєктах через складність підключення, але ми розглянемо, як із ними працювати, якщо ви готові до виклику.

Інструменти та матеріали: Ваш арсенал

Щоб підключити мотор, вам знадобиться набір інструментів і матеріалів. Ось що варто підготувати, щоб процес був гладким, як обертання валу двигуна.

• Мультиметр: Для перевірки обмоток і напруги. Без нього ви ризикуєте підключити двигун неправильно.
• Викрутки та плоскогубці: Для роботи з дротами та кріпленнями.
• Ізоляційна стрічка та термоусадка: Для безпечного ізолювання з’єднань.
• Пусковий конденсатор (для асинхронних моторів): Ємність залежить від потужності двигуна (зазвичай 10–50 мкФ).
• Клеми та роз’єми: Для зручного з’єднання проводів.
• Силовий кабель із вилкою: Для підключення до мережі 220 В.

Переконайтеся, що всі інструменти справні, а матеріали відповідають стандартам безпеки. Економія на ізоляції чи кабелі може коштувати вам безпеки чи навіть мотора!

Покрокове підключення колекторного двигуна

Колекторний двигун – найпопулярніший вибір для саморобок, тож почнемо з нього. Ось детальний алгоритм, який проведе вас від першого дроту до тріумфального запуску.

Крок 1: Визначення обмоток

Колекторний двигун має кілька ключових компонентів: ротор, статор і щітки. Щоб підключити його, потрібно знайти обмотки статора та ротора. Зазвичай двигун має 4–6 виводів, які підключені до пластикового конектора.

1. Візьміть мультиметр і встановіть режим вимірювання опору.
2. Перевірте пари проводів, щоб знайти обмотки статора (зазвичай опір 10–30 Ом) і ротора (через щітки, опір 2–5 Ом).
3. Запишіть, які дроти відповідають статору, а які – ротору. Це допоможе уникнути плутанини.

Точне визначення обмоток – це як розшифровка карти скарбів. Помилитеся тут – і двигун може не запуститися або навіть згоріти!

Крок 2: Підключення до мережі 220 В

Колекторний двигун працює від змінного струму, тому підключення до мережі 220 В відносно просте. Ось як це зробити:

1. З’єднайте один кінець обмотки статора з одним кінцем обмотки ротора.
2. Другий кінець статора підключіть до фази (L) силового кабелю.
3. Другий кінець ротора підключіть до нейтралі (N).
4. Переконайтеся, що всі з’єднання ізольовані.

Для реверсу (зміни напрямку обертання) поміняйте місцями підключення обмоток ротора або статора. Це змінить напрям магнітного поля, і вал обертатися в протилежну сторону.

Крок 3: Перевірка та запуск

Перед увімкненням у розетку перевірте всі з’єднання мультиметром у режимі перевірки цілісності. Увімкніть двигун на кілька секунд і спостерігайте за його роботою. Якщо чути незвичний шум або двигун не запускається, вимкніть живлення та перевірте схему.

Підключення асинхронного двигуна: Виклик для сміливих

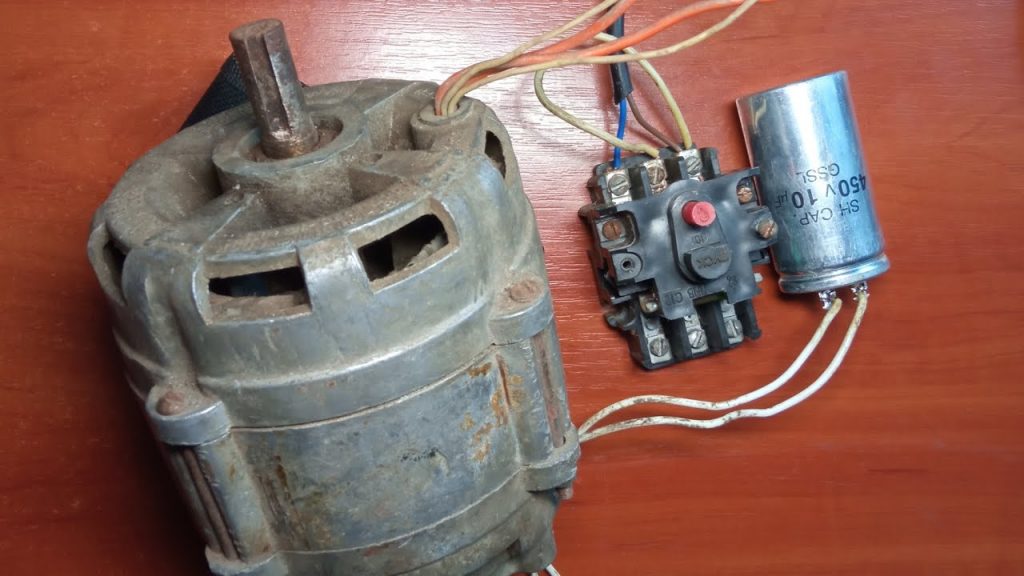

Асинхронний двигун потребує пускового конденсатора, що робить його підключення складнішим, але цілком реальним. Ось як це зробити.

Крок 1: Вибір конденсатора

Для запуску асинхронного двигуна потрібен конденсатор, який створює фазовий зсув. Ємність залежить від потужності двигуна:

Потужність двигуна (Вт)	Ємність конденсатора (мкФ)
100–200	10–20
200–400	20–40
400–600	40–60

Джерело: Дані з технічних посібників по електродвигунах (електротехнічні сайти).

Крок 2: Схема підключення

Асинхронний двигун має три обмотки, з’єднані в «трикутник» або «зірку». Для побутової мережі 220 В зазвичай використовують схему «трикутник»:

1. З’єднайте обмотки в трикутник, використовуючи клеми.
2. Підключіть конденсатор паралельно одній із обмоток.
3. Фазу та нейтраль підключіть до двох вершин трикутника.

Для реверсу змініть підключення конденсатора до іншої обмотки. Це змінить фазовий зсув і напрям обертання.

Інверторний двигун: Складно, але можливо

Інверторні двигуни потребують плати керування, яка перетворює змінний струм на постійний і регулює частоту. Без плати підключити їх до 220 В складно, але можливо за допомогою саморобного інвертора. Для початківців краще обрати колекторний чи асинхронний двигун, але якщо ви хочете спробувати, ось що потрібно:

• Інверторна плата: Купіть або зберіть плату для керування трифазним двигуном.
• Програмування: Налаштуйте частоту та напругу відповідно до специфікацій двигуна.
• Тестування: Перевірте двигун на низькій напрузі перед повним запуском.

Цей варіант більше підходить для просунутих користувачів із досвідом в електроніці.

Типові помилки при підключенні мотора

Типові помилки: Як не спалити двигун

Навіть досвідчені майстри можуть припуститися помилок. Ось найпоширеніші промахи та як їх уникнути:

• 🌱 Неправильне визначення обмоток: Завжди використовуйте мультиметр, щоб точно ідентифікувати статор і ротор. Помилка може призвести до короткого замикання.
• ⚡ Ігнорування ізоляції: Незахищені дроти – це ризик удару струмом або пожежі. Використовуйте термоусадку та ізоляційну стрічку.
• 🔧 Неправильний конденсатор: Для асинхронних двигунів підбирайте конденсатор точно за потужністю, інакше двигун не запуститься або перегріється.
• 🔥 Відсутність термозапобіжника: Багато моторів мають вбудований захист від перегріву. Якщо його немає, встановіть зовнішній для безпеки.
• ⭐ Поспіх із запуском: Не вмикайте двигун, поки не перевірите схему двічі. Краще витратити зайві 5 хвилин, ніж новий мотор.

Уникаючи цих помилок, ви збережете двигун і свої нерви. Пам’ятайте: поспіх – ворог електрика!

Безпека: Ваш перший пріоритет

Робота з електрикою – це не жарт. Один неправильний рух може коштувати здоров’я чи навіть життя.

Ось ключові правила безпеки:

• Завжди вимикайте живлення перед роботою з дротами.
• Використовуйте ізольовані інструменти та рукавички.
• Перевірте, чи немає оголених проводів перед увімкненням.
• Працюйте в сухому приміщенні, далеко від води.

Якщо ви новачок, попросіть досвідченого друга перевірити вашу схему перед запуском. Безпека – це не те, на чому варто економити.

Практичні приклади використання мотора

Мотор від пральної машини – це універсальний інструмент для саморобок. Ось кілька ідей, як його застосувати:

• Шліфувальний верстат: Колекторний двигун ідеально підходить для створення компактного верстата для заточування інструментів.
• Вентилятор: Асинхронний двигун забезпечить тиху та стабільну роботу для вентиляційної системи.
• Насос: Використовуйте мотор для перекачування води в саду чи гаражі.
• Міні-генератор: З інверторним двигуном і додатковими компонентами можна створити невеликий генератор.

Кожен проєкт потребує адаптації схеми підключення, але принципи, описані вище, залишаться незмінними.

Поради для просунутих користувачів

Якщо ви вже маєте досвід роботи з електродвигунами, ось кілька лайфхаків для підвищення ефективності:

• Регулятор швидкості: Використовуйте ШІМ-контролер для точного керування обертаннями колекторного двигуна.
• Охолодження: Додайте вентилятор або радіатор, якщо двигун працюватиме під високим навантаженням.
• Автоматизація: Підключіть двигун до Arduino чи Raspberry Pi для створення розумних систем.

Ці поради допоможуть вичавити максимум із вашого мотора, зробивши проєкт справжнім шедевром інженерії.
