Як підключити двигун від пральної машини: детальний посібник

Двигун від старої пральної машини — справжній скарб для майстрів і любителів саморобок. Це не просто шматок металу, а серце, що може вдихнути життя в нові пристрої: від точильного верстата до бетономішалки. У цій статті ми розберемо кожен крок підключення двигуна до мережі 220 В, розкриємо всі нюанси, поділимося практичними порадами та застереженнями, щоб ваш проєкт запрацював без іскор і диму.

Чому двигун пральної машини — це круто?

Електродвигун пральної машини — це компактний, але потужний агрегат, який може обертати механізми зі швидкістю до 15 000 об/хв. Його універсальність вражає: від створення саморобного генератора до приводу для газонокосарки. Але перш ніж зануритися в технічні деталі, давайте розберемося, чому цей мотор такий популярний серед майстрів.

По-перше, він надійний. Навіть у старій пральній машині двигун часто залишається в робочому стані, коли все інше вже віджило своє. По-друге, його легко знайти — старі машинки часто викидають, а двигун можна дістати майже безкоштовно. І, звісно, його універсальність: від побутових до промислових застосувань, цей мотор може стати основою для десятків проєктів.

Типи двигунів пральних машин: що у вас в руках?

Щоб підключити двигун, спершу потрібно зрозуміти, з чим ви маєте справу. Не кожен мотор однаковий, і неправильне підключення може закінчитися пшиком або, гірше, спаленим обладнанням. Розглянемо три основні типи двигунів, які зустрічаються в пральних машинах.

Асинхронний двигун

Цей ветеран техніки часто трапляється в старих моделях пральних машин, особливо радянського виробництва. Асинхронний двигун працює за рахунок магнітного поля, створеного обмотками статора, яке змушує ротор обертатися. Його головна особливість — асинхронність: частота обертання ротора трохи нижча за частоту магнітного поля.

• Переваги: Проста конструкція, безшумність, легке обслуговування (змащення підшипників).
• Недоліки: Низький ККД, великі габарити, потреба в конденсаторі для однофазної мережі.

Асинхронні двигуни зазвичай трифазні, але в побуті їх підключають до 220 В через конденсатор або пусковий механізм. Без правильного підключення вони просто не запустяться.

Колекторний двигун

Це найпоширеніший тип у сучасних пральних машинах. Колекторний двигун компактний, працює від змінного або постійного струму, а його швидкість легко регулюється. Він має щітки, які передають струм на ротор через колектор, створюючи обертовий момент.

• Переваги: Високий ККД, компактність, можливість реверсу.
• Недоліки: Щітки зношуються, потребують заміни, створюють вугільний пил.

Колекторні мотори прості в підключенні, але потребують уваги до щіток і регулярного очищення.

Безколекторний (інверторний) двигун

Сучасні пральні машини преміум-класу часто оснащені безколекторними двигунами. Вони використовують постійні магніти на роторі та електронне управління для створення магнітного поля. Це найнадійніший тип, адже відсутність щіток усуває проблему зносу.

• Переваги: Довговічність, висока ефективність, низький рівень шуму.
• Недоліки: Складне електронне управління, висока ціна.

Підключення безколекторного двигуна вимагає спеціального контролера, що ускладнює задачу для новачків.

Як визначити тип двигуна?

Перш ніж братися за дроти, потрібно точно знати, який двигун у вас. Ось як це зробити:

1. Перевірте маркування. На корпусі двигуна зазвичай є наклейка з технічними характеристиками: потужність, напруга, тип (асинхронний, колекторний, інверторний).
2. Порахуйте дроти. Асинхронний двигун має 3–4 виводи (для однофазної мережі), колекторний — 4–6 (включаючи щітки і тахогенератор), безколекторний — від 3 до 6, але з контролером.
3. Використайте мультиметр. Виміряйте опір між дротами. У колекторного двигуна опір між щітками буде 20–70 Ом, у асинхронного — від 10 до 100 Ом між обмотками.

Якщо наклейка стерлася, а дроти заплуталися, розберіть корпус і перевірте наявність щіток або магнітів. Це допоможе точно ідентифікувати тип двигуна.

Підготовка до підключення: інструменти та безпека

Перш ніж почати, переконайтеся, що у вас є все необхідне. Підключення двигуна — це не гра в конструктор, а серйозна робота з електрикою, яка вимагає поваги до безпеки.

• Інструменти: Мультиметр, викрутки, ізолента, паяльник, дроти (2–3 мм²), неполярний конденсатор (для асинхронного двигуна, 3–6 мкФ), клемна колодка.
• Засоби безпеки: Гумові рукавички, діелектричний килимок, ізольовані інструменти.

Пам’ятайте: Завжди відключайте двигун від мережі перед роботою. Перевірте, чи немає оголених дротів, і надійно ізолюйте всі з’єднання.

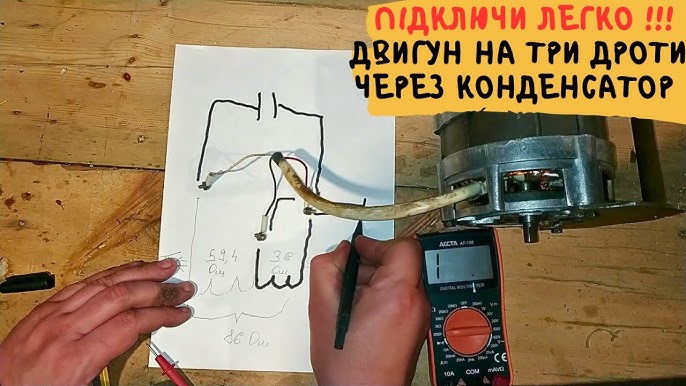

Як підключити асинхронний двигун?

Асинхронний двигун — це класика, але його підключення до однофазної мережі 220 В потребує уваги. Ось покрокова інструкція:

1. Визначте обмотки. Використайте мультиметр, щоб знайти робочу (менший опір, зазвичай 10–30 Ом) і пускову (більший опір, 30–100 Ом) обмотки.
2. Виберіть схему підключення. Для 220 В найчастіше використовують схему «трикутник» або «зірка». Для побутової мережі краще обрати «трикутник», адже він забезпечує вищу потужність.
3. Підключіть конденсатор. Для пуску асинхронного двигуна потрібен неполярний конденсатор (3–6 мкФ на 400 В). Один кінець конденсатора з’єднується з пусковою обмоткою, другий — з фазою 220 В.
4. З’єднайте дроти. Робочу обмотку підключіть до мережі 220 В, пускову — через конденсатор або вимикач (для короткочасного пуску).
5. Перевірте напрям обертання. Якщо двигун крутиться не в той бік, поміняйте місцями дроти пускової обмотки.

Після підключення перевірте двигун на холостому ходу. Якщо він гудить, але не крутиться, можливо, конденсатор несправний або його ємність замала.

Підключення колекторного двигуна

Колекторний двигун — улюбленець майстрів завдяки простоті. Ось як його підключити:

1. Знайдіть потрібні дроти. Зазвичай колекторний двигун має 4–6 виводів: два для статора, два для щіток, і два для тахогенератора (їх ігноруємо).
2. Визначте пари. Мультиметром знайдіть обмотки статора (20–40 Ом) і щітки (50–70 Ом). Тахогенератор має опір близько 50–70 Ом, але він не потрібен.
3. Схема підключення. З’єднайте один дріт статора з одним дротом щітки. До вільних кінців підключіть мережу 220 В.
4. Перевірте обертання. Якщо напрям неправильний, поміняйте місцями дроти щіток.

Колекторний двигун запускається без конденсатора, що робить процес простішим. Але не забудьте перевірити щітки — зношені можуть іскрити або спричинити слабке обертання.

Безколекторний двигун: складно, але можливо

Безколекторний двигун потребує контролера, який регулює подачу струму на обмотки. Без нього запустити мотор не вийде.

1. Знайдіть контролер. Це може бути плата від пральної машини або універсальний контролер для безколекторних двигунів.
2. Підключіть дроти. Зазвичай двигун має три фази (3 дроти). Підключіть їх до відповідних клем контролера.
3. Живлення. Подайте на контролер 220 В через стабілізатор напруги.
4. Налаштування. Деякі контролери дозволяють регулювати швидкість і напрям обертання через пульт або програму.

Безколекторні двигуни складні для новачків, тому, якщо ви не впевнені, зверніться до фахівця. Неправильне підключення може пошкодити електроніку.

Поради для успішного підключення

Щоб ваш двигун запрацював як годинник, дотримуйтесь цих рекомендацій:

• 🌱 Перевіряйте ізоляцію. Оголені дроти — прямий шлях до короткого замикання. Використовуйте ізоленту або термоусадку для захисту.
• ⚡ Використовуйте стабілізатор напруги. Стрибки в мережі можуть спалити двигун, особливо безколекторний.
• 🔧 Закріпіть двигун. Вібрація на високих обертах може зрушити незакріплений мотор, що небезпечно.
• 🛠️ Регулятор обертів. Для колекторних двигунів використовуйте диммер або симистор із радіатором для контролю швидкості.
• 🔍 Перевірте підшипники. Зношені підшипники спричиняють шум і перегрів. Змастіть або замініть їх перед запуском.

Ці поради допоможуть уникнути типових помилок і продовжити життя вашого двигуна. Джерело: журнал «Радіоаматор».

Практичні приклади використання двигуна

Підключений двигун — це лише початок. Ось кілька ідей, як використати його в побуті:

Пристрій	Тип двигуна	Особливості
Точильний верстат	Колекторний	Високі оберти, просте кріплення точильного круга.
Бетономішалка	Асинхронний	Потужний, але потребує конденсатора.
Крупорушка	Колекторний/Асинхронний	Регулятор обертів для різної зернистості.

Джерело: сайт presa.com.ua.

Типові помилки та як їх уникнути

Навіть досвідчені майстри можуть припуститися помилок. Ось що варто врахувати:

• Неправильне визначення обмоток. Завжди використовуйте мультиметр, щоб уникнути короткого замикання.
• Відсутність ізоляції. Незахищені дроти можуть спричинити ураження струмом.
• Ігнорування перегріву. Якщо двигун гарячий після хвилини роботи, перевірте підшипники або конденсатор.

Важливо: Ніколи не запускайте двигун без надійного кріплення — вібрація може призвести до травм.

Регулятор обертів: як зробити двигун слухняним

Двигуни пральних машин часто мають високі оберти (до 15 000 об/хв), що не завжди потрібно. Регулятор обертів допоможе адаптувати мотор до ваших задач.

• Диммер. Простий і доступний варіант — диммер для ламп розжарювання. Але його потрібно доопрацювати, замінивши симистор на потужніший (з радіатором).
• Симисторний регулятор. Готовий модуль на 10–15 А забезпечить плавне регулювання без перегріву.
• Контролер для безколекторних двигунів. Для інверторних моторів потрібен спеціальний контролер із програмованими режимами.

Регулятор не лише знижує оберти, а й економить енергію, продовжуючи життя двигуна.
