Як підключити двигун від пральної машини: детальний посібник для всіх

Уявіть: стара пральна машина, що роками гуділа у вашій ванній, нарешті вичерпала свій ресурс. Але її серце — електродвигун — ще б’ється, готове до нових звершень. Чи знали ви, що цей мотор може стати основою для точильного верстата, бетономішалки чи навіть саморобного генератора? У цій статті ми розберемо, як підключити двигун від пральної машини до мережі 220 В, крок за кроком, з усіма нюансами, щоб навіть новачок відчув себе майстром. Від типів двигунів до хитрощів із реверсом — ми зануримося в тему так глибоко, що ви захочете розібрати ще одну пралку, щоб спробувати знову!

Чому двигун пральної машини — справжній скарб?

Електродвигун пральної машини — це не просто шматок металу з проводами. Це універсальний механізм, який може обертати, вібрувати й приводити в рух найрізноманітніші пристрої. Його цінність у простоті, надійності та доступності. Уявіть собі, як із мотора старенької “Вятки” ви створюєте вібростіл для тротуарної плитки чи запускаєте саморобну газонокосарку. Ключ до успіху — правильне підключення, яке ми розберемо до найменших деталей.

Двигуни пральних машин бувають трьох основних типів: асинхронні, колекторні та інверторні. Кожен із них має свої особливості, які впливають на спосіб підключення та можливі застосування. Давайте розберемо їх по черзі, щоб ви точно знали, з чим маєте справу.

Типи двигунів пральних машин: що у вас у руках?

• Асинхронний двигун. Цей ветеран техніки часто зустрічався в старих моделях, як-от радянські “Вятка” чи “Славда”. Складається зі статора (нерухомої частини) та ротора (обертальної). Його перевага — простота конструкції та тиха робота. Але для запуску іноді потрібен конденсатор, що додає клопоту. Потужність зазвичай 100–180 Вт, оберти — до 2800 за хвилину.
• Колекторний двигун. Найпоширеніший у сучасних пралках (наприклад, Indesit чи Bosch). Має щітки, які передають енергію ротору, що забезпечує високу потужність (до 800 Вт) і можливість регулювання обертів. Мінус — щітки зношуються, а двигун гудить голосніше. Зате підключення просте, без конденсаторів.
• Інверторний двигун. Сучасний, безщітковий, кріпиться прямо до барабана. Тихий, ефективний, із високим ККД. Але підключити його складніше через потребу в електронному управлінні. Найчастіше зустрічається в преміум-моделях (LG, Samsung).

Кожен тип двигуна має свої “фішки”, але найчастіше в господарстві використовують колекторні мотори через їхню універсальність. Якщо у вас саме такий, вітаємо — це джекпот для саморобок! А тепер давайте до справи: як змусити цей двигун працювати?

Крок за кроком: як підключити двигун пральної машини

Підключення двигуна — це як розгадування пазла: варто знайти правильні дроти, і мотор оживе. Але спершу переконайтеся, що двигун справний. Як? Візьміть мультиметр і перевірте опір обмоток. Нормальний показник — 5–30 Ом. Якщо є замикання (опір близький до 0) або обрив (нескінченність), мотор, на жаль, “відпрацював своє”.

Крок 1: Визначте тип двигуна та знайдіть дроти

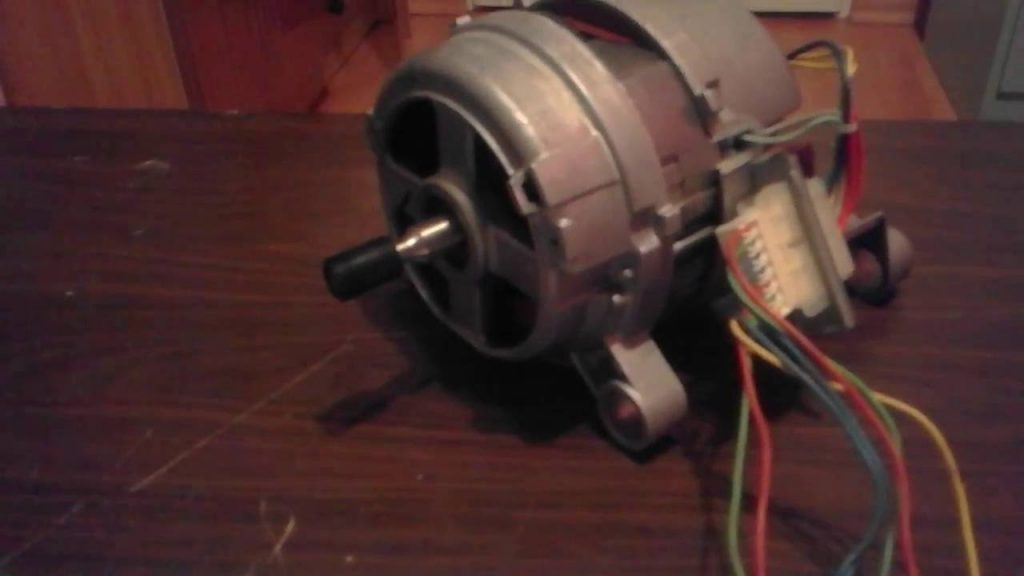

Огляньте двигун. Зазвичай він має клемну колодку з 4–6 дротами. Колекторний двигун матиме дроти від статора, ротора, щіток і, можливо, тахогенератора (датчика обертів). Асинхронний — 3–4 дроти від обмоток. Інверторний може мати більше контактів через складну електроніку.

Для колекторного двигуна типова схема така:

• Два дроти від щіток (передають струм до ротора).
• Два дроти від обмотки статора.
• Два дроти від тахогенератора (для наших цілей не потрібні).

Щоб знайти потрібні дроти, використовуйте мультиметр у режимі вимірювання опору. Прозвонюйте пари проводів: робоча обмотка (статор) матиме менший опір (10–20 Ом), пускова (якщо є) — більший (20–40 Ом). Тахогенератор зазвичай показує 50–70 Ом.

Крок 2: Підготовка до підключення

Перед тим, як пірнути в електрику, забезпечте безпеку. Електродвигун під’єднується до мережі 220 В, тож будьте обережні! Переконайтеся, що двигун надійно закріплений, адже при запуску він може сильно вібрувати. Вам знадобляться:

• Мультиметр для перевірки.
• Ізоляційна стрічка або термоусадка.
• Клеми чи паяльник для з’єднань.
• Кнопка-вимикач (для асинхронних двигунів — безфіксаційна).
• Джерело живлення 220 В із заземленням.

Крок 3: Схема підключення колекторного двигуна

Колекторний двигун — найпростіший для підключення. Ось як це зробити:

1. З’єднайте один дріт від щітки з одним дротом від обмотки статора (перемичка).
2. Два дроти, що залишилися (від другої щітки та другої обмотки), під’єднайте до мережі 220 В.
3. Ізолюйте всі з’єднання.
4. Увімкніть живлення — двигун запуститься.

Важливо: колекторний двигун не потребує пускового конденсатора чи обмотки, що робить його ідеальним для новачків. Але якщо ви хочете регулювати оберти, додайте регулятор (димер) із магазину електротоварів.

Крок 4: Схема підключення асинхронного двигуна

Асинхронний двигун складніший. Він потребує правильного підключення робочої та пускової обмоток. Схема залежить від кількості проводів (3 чи 4):

• Три дроти. Один — спільний, два — від обмоток. З’єднайте спільний дріт із одним проводом мережі 220 В, другий дріт мережі — до робочої обмотки. Пускову обмотку під’єднайте через кнопку без фіксації до мережі для короткочасного запуску.
• Чотири дроти. Дві пари — робоча та пускова обмотки. З’єднайте їх аналогічно, використовуючи кнопку для пуску.

Конденсатор для асинхронного двигуна потрібен лише в деяких випадках (зверніться до технічної документації). Ємність конденсатора розраховується за формулою: C = (P × 10^6) / (2 × π × f × U^2), де P — потужність (Вт), f — частота мережі (50 Гц), U — напруга (220 В). Але будьте обережні: неправильна ємність може спалити двигун!

Крок 5: Реверс обертання

Хочете, щоб двигун обертався в інший бік? Для колекторного двигуна просто поміняйте місцями дроти щіток або обмоток статора. Для асинхронного — поміняйте місцями дроти пускової обмотки. Для зручності використовуйте тумблер типу DPDT (6 контактів), який дозволяє перемикати напрям обертання без перепайки.

Практичне застосування двигуна: від точилки до генератора

Тепер, коли двигун підключений, час подумати, як його використати. Ось кілька ідей, які надихнуть вас на творчість:

• Точильний верстат. Закріпіть на валу мотора точильний камінь — і готово! Ідеально для заточування ножів чи сокир.
• Бетономішалка. Використовуйте бак від пралки та двигун для обертання. Додайте редуктор для зниження обертів.
• Вібростіл. Двигун із ексцентриком створить вібрацію для ущільнення бетону чи формування плитки.
• Генератор. Асинхронний двигун із магнітами у роторі може генерувати струм. Потрібен контролер для стабілізації напруги.

Кожен із цих проєктів — це шанс відчути себе справжнім інженером. Але будьте готові до викликів: наприклад, для бетономішалки знадобиться міцна рама, а для генератора — точні розрахунки магнітів.

Поради для успішного підключення

Щоб ваш проєкт із двигуном пральної машини вдався, тримайте в голові ці практичні поради:

• 🌟 Перевіряйте ізоляцію. Неправильно ізольовані дроти — прямий шлях до короткого замикання. Використовуйте термоусадку для надійності.
• 🔧 Закріплюйте двигун. Вібрація може “розтрусити” ваш верстат. Використовуйте міцну основу та болти.
• ⚡ Контролюйте нагрів. Якщо двигун гріється за хвилину роботи, перевірте підшипники або ємність конденсатора (для асинхронних).
• 🛠️ Додавайте регулятор обертів. Для колекторних двигунів це спростить роботу, особливо для точильних верстатів.
• 📏 Перевірте оберти. Якщо двигун видає 10 000 об/хв, а вам потрібно 3000, додайте редуктор.

Ці поради — ваш компас у світі саморобок. Вони допоможуть уникнути типових помилок і зробити проєкт безпечним та ефективним. Джерело: практичний досвід домашніх майстрів, опублікований на сайтах yak-zrobyty.in.ua та vseznayko.com.ua.

Що робити, якщо двигун не запустився?

Ви все підключили, але двигун мовчить? Не панікуйте! Ось найпоширеніші причини та їх вирішення:

Проблема	Причина	Рішення
Двигун не запускається	Неправильне з’єднання проводів	Перевірте схему, прозвоніть дроти мультиметром.
Сильний нагрів	Зношені підшипники або перевантаження	Змастіть або замініть підшипники, перевірте навантаження.
Слабкі оберти	Неправильна ємність конденсатора (для асинхронних)	Перевірте ємність за формулою або замініть конденсатор.

Джерела: технічні статті на сайтах stroyka-gid.com.ua та master-plus.com.ua.

Якщо двигун гріється чи не запускається, перевірте його через хвилину роботи. Локальний нагрів може вказати на проблему: статор, підшипники чи щітки. Не ігноруйте запах горілого — це сигнал негайно відключити живлення!

Культурний контекст: двигуни пральних машин в Україні

В Україні двигуни від пральних машин — справжній феномен саморобної культури. У селах із них роблять крупорушки для подрібнення зерна, у гаражах — точильні верстати, а на дачах — вібростоли для плитки. Ця традиція сягає корінням у 90-ті, коли техніка була дефіцитом, а винахідливість — способом виживання. Сьогодні, у 2025 році, з ростом цін на електроінструменти, двигуни пралок знову в моді. Наприклад, у сільських майстернях на Одещині з них створюють саморобні генератори для зарядки акумуляторів — актуально в умовах відключень електроенергії.

Цікаво, що в Україні популярні колекторні двигуни від машин Indesit чи Samsung через їхню доступність. А от асинхронні мотори від старих радянських пралок досі знаходять у майстернях Вінниччини чи Черкащини, де їх цінують за надійність.

Майбутнє двигунів пральних машин: що нового?

У 2025 році інверторні двигуни стають стандартом у нових пралках, але для саморобок вони складні через електроніку. Проте ентузіасти вже експериментують із підключенням їх через Arduino чи Raspberry Pi для точного контролю обертів. Це відкриває нові горизонти: від розумних вентиляторів до роботизованих механізмів. Якщо ви готові до виклику, спробуйте підключити інверторний двигун через мікроконтролер — це справжній квест для просунутих!

Технології рухаються вперед, але старі добрі колекторні та асинхронні двигуни залишаються улюбленцями майстрів. Їхня простота та універсальність — це як стара пісня, що ніколи не набридає. Тож беріть мультиметр, двигун і творіть — можливо, ваш наступний проєкт стане легендою гаражного інженерінгу!
