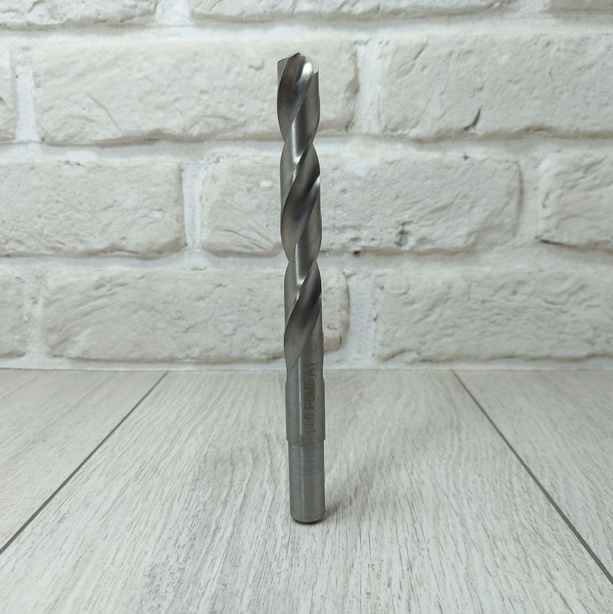

Як підібрати діаметр свердла під різьблення

Чому правильний діаметр свердла такий важливий?

Підбір діаметра свердла під різьблення — це не просто технічна дрібниця, а ключ до міцного та надійного кріплення. Якщо свердло занадто тонке, різьба вийде слабкою, а гвинт може зірватися. Занадто товсте? Матеріал може тріснути, а нарізання різьби стане справжнім випробуванням. Правильний діаметр забезпечує ідеальну глибину різьби, міцність з’єднання та легкість роботи.

Уявіть: ви затягуєте гвинт, а він хитається, як зуб у яснах. Або ще гірше — метал тріскається, і вся робота котиться під три чорти. Щоб уникнути таких неприємностей, потрібно знати, як вибрати свердло, враховуючи тип різьби, матеріал і навіть інструменти, які у вас є.

Основи різьблення: що потрібно знати перед вибором свердла

Перш ніж братися за свердло, давайте розберемося, що таке різьблення і як воно працює. Різьба — це спіральні канавки на внутрішній або зовнішній поверхні деталі, які дозволяють гвинтам і болтам надійно триматися. Вона буває метричною, дюймовою, трубною — і кожна має свої особливості.

Діаметр свердла залежить від типу різьби та її параметрів: номінального діаметра (зовнішнього розміру різьби) і кроку (відстані між витками). Наприклад, для метричної різьби M6 (6 мм) діаметр свердла буде меншим, ніж 6 мм, адже потрібно залишити місце для нарізання канавок.

Щоб не заплутатися, важливо розуміти, що свердло готує отвір під внутрішню різьбу (у гайці чи деталі), а не під сам гвинт. Це означає, що діаметр отвору має бути трохи меншим за номінальний діаметр різьби. І тут починається найцікавіше!

Типи різьби та їх вплив на вибір свердла

Різьба — це не просто «закрутка». Вона має різні стандарти, і кожен вимагає свого підходу до вибору свердла. Ось основні типи, з якими ви можете зіткнутися:

• Метрична різьба (М): Найпоширеніша в Україні та Європі. Позначення, наприклад, M8, означає діаметр 8 мм і певний крок (стандартний або дрібний). Для M8 з кроком 1,25 мм свердло зазвичай має діаметр 6,8 мм.
• Дюймова різьба (UNC, UNF): Використовується в США та країнах з дюймовими стандартами. Тут діаметр свердла розраховується за спеціальними таблицями, враховуючи кількість ниток на дюйм (TPI).
• Трубна різьба (G, NPT): Застосовується в сантехніці. Наприклад, для трубної різьби G1/2 діаметр свердла буде близько 18,6 мм.
• Трапецеїдальна та прямокутна різьба: Рідкісні, використовуються в спеціалізованих механізмах. Вимагають точних розрахунків і нестандартних свердел.

Кожен тип різьби має свої таблиці діаметрів свердел, які ми розглянемо далі. Але пам’ятайте: стандартні таблиці — це лише орієнтир. Матеріал деталі, тип мітчика та навіть стан вашого інструменту можуть вимагати коригувань.

Як вибрати діаметр свердла: покроковий алгоритм

Щоб підібрати ідеальне свердло, потрібно пройти кілька простих, але важливих кроків. Ось чіткий план, який врятує вас від помилок:

1. Визначте тип і розмір різьби. Наприклад, вам потрібна метрична різьба M10 з кроком 1,5 мм. Це ваша відправна точка.
2. З’ясуйте матеріал деталі. Сталь, алюміній, пластик чи дерево? Для твердих матеріалів (сталь) діаметр свердла може бути трохи більшим, щоб полегшити нарізання. Для м’яких (алюміній) — ближчим до мінімального значення.
3. Зверніться до таблиці діаметрів. Для M10 з кроком 1,5 мм стандартний діаметр свердла — 8,5 мм. Але перевірте, чи це стандартний крок, чи дрібний (для M10 дрібний крок — 1,25 мм, свердло 8,7 мм).
4. Враховуйте тип мітчика. Ручний мітчик може вимагати дещо більшого діаметра отвору, ніж машинний, через різницю в зусиллі.
5. Перевірте інструмент. Свердло має бути гострим, а дриль — стабільною. Тупе свердло може «розбити» отвір, і різьба вийде нерівною.
6. Зробіть пробне свердління. Якщо можливо, протестуйте на шматку аналогічного матеріалу. Це допоможе уникнути сюрпризів.

Цей алгоритм — ваш надійний помічник. Але що, якщо ви не знаєте, де шукати таблиці чи як врахувати матеріал? Давайте розбиратися далі!

Таблиці діаметрів свердел для метричної різьби

Таблиці — це ваш найкращий друг у світі різьблення. Вони містять перевірені значення діаметрів свердел для різних розмірів і кроків різьби. Ось приклад для метричної різьби, який охоплює найпоширеніші розміри:

Розмір різьби	Крок різьби, мм	Діаметр свердла, мм
M3	0,5	2,5
M6	1,0	5,0
M10	1,5	8,5
M12	1,75	10,2

Джерело: ДСТУ ГОСТ 19257-73 «Отвори під нарізання метричної різьби».

Ця таблиця — лише приклад. Для повного переліку розмірів звертайтеся до стандартів або спеціалізованих довідників. Якщо працюєте з нестандартною різьбою, можливо, доведеться замовляти свердла індивідуально.

Вплив матеріалу на вибір діаметра свердла

Матеріал деталі — це не просто фон для різьби, а справжній гравець, який диктує правила. Твердість, крихкість, пластичність — усе це впливає на діаметр свердла.

• Сталь: Твердий матеріал, який чинить опір мітчику. Для сталі діаметр свердла часто беруть на 0,1–0,2 мм більший, ніж стандарт, щоб зменшити зусилля при нарізанні. Наприклад, для M8 у сталі свердло може бути 6,9 мм замість 6,8 мм.
• Алюміній: М’який і податливий. Тут краще дотримуватися мінімального діаметра (наприклад, 6,7 мм для M8), щоб різьба була міцною.
• Пластик: Крихкий або в’язкий, залежно від типу. Для пластику діаметр свердла може бути ближчим до номінального, але важливо уникати перегріву під час свердління.
• Дерево: Рідко використовується для різьблення, але якщо потрібно, діаметр свердла залежить від щільності деревини. Для дуба — ближче до стандартного, для сосни — трохи більше.

Матеріал також впливає на швидкість свердління та тип свердла. Наприклад, для нержавіючої сталі потрібні кобальтові свердла та низькі оберти, щоб уникнути перегріву. А для алюмінію — навпаки, вищі оберти, щоб отвір був чистим.

Типові помилки при виборі діаметра свердла

Типові помилки при виборі свердла: 😓 Навіть досвідчені майстри іноді припускаються промахів. Ось найпоширеніші помилки, які можуть зіпсувати вашу роботу:

• Використання «приблизного» діаметра. Свердло «десь 5 мм» для M6 — це прямий шлях до слабкої різьби. Завжди перевіряйте таблиці!
• Ігнорування матеріалу. Те, що працює для алюмінію, може не підійти для сталі. Завжди враховуйте твердість і пластичність.
• Тупе свердло. Воно не тільки псує отвір, а й може змістити діаметр, зробивши його нерівним.
• Неправильний крок різьби. Якщо ви взяли свердло для M10 з кроком 1,5 мм, а мітчик для кроку 1,25 мм, різьба не вийде.
• Відсутність мастила. Свердління «на суху» перегріває матеріал і може змінити розміри отвору.

Уникаючи цих помилок, ви збережете нерви, час і матеріали. А ще отримаєте різьбу, яка триматиме гвинт, як скеля!

Поради для точного свердління під різьблення

Вибрати правильний діаметр свердла — це лише половина справи. Ось кілька практичних порад, які зроблять ваше свердління ідеальним:

• Використовуйте центрувальні свердла. Вони допомагають почати отвір точно в потрібному місці, без зміщення.
• Контролюйте швидкість обертання. Для твердих матеріалів (сталь) — низькі оберти, для м’яких (алюміній, пластик) — середні або високі.
• Застосовуйте мастило. Для сталі та нержавійки ідеально підійде машинна олива, для алюмінію — спирт або спеціальний змащувач.
• Перевіряйте глибину. Отвір має бути трохи глибшим за довжину різьби, щоб мітчик не впирався в дно.
• Очищайте отвір. Перед нарізанням різьби видаліть стружку та бруд, щоб мітчик працював без перешкод.

Ці поради — як спеції в кулінарії: здаються дрібницями, але роблять результат неперевершеним. Спробуйте, і ваша різьба буде ідеальною!

Як перевірити якість підготовленого отвору?

Ви просвердлили отвір, але як переконатися, що все готово до нарізання різьби? Ось кілька способів перевірки:

1. Виміряйте діаметр. Використовуйте штангенциркуль, щоб переконатися, що отвір відповідає потрібному розміру (наприклад, 8,5 мм для M10).
2. Перевірте перпендикулярність. Отвір має бути строго перпендикулярним до поверхні. Косий отвір — це гарантія кривої різьби.
3. Огляньте краї. Вони мають бути чистими, без задирок. Якщо є нерівності, пройдіться тонким свердлом або надфілем.
4. Спробуйте мітчик. Обережно почніть нарізання. Якщо мітчик іде важко або занадто легко, можливо, діаметр отвору неправильний.

Якщо отвір відповідає всім критеріям, вітаю — ви готові до нарізання різьби! Якщо ні, краще виправити помилки зараз, ніж переробляти всю деталь.

Інструменти та обладнання для свердління під різьблення

Якість отвору залежить не тільки від діаметра свердла, а й від інструментів, якими ви працюєте. Ось що вам знадобиться:

• Свердла: Вибирайте якісні свердла з швидкорізальної сталі (HSS) або з кобальтовим покриттям для твердих матеріалів. Для точних робіт підійдуть спіральні свердла з кутом заточки 118–135°.
• Дриль або свердлильний верстат: Верстат забезпечує більшу точність, але для домашніх робіт вистачить і ручної дрилі з регульованими обертами.
• Штангенциркуль: Для перевірки діаметра отвору та свердла.
• Мастило: Машинна олива, WD-40 або спеціальні змащувачі для свердління.
• Кern (кернер): Для позначення місця свердління, щоб свердло не «пішло» вбік.

Хороші інструменти — це інвестиція в якість вашої роботи. Не економте на свердлах: дешеві швидко тупляться і псують деталі.

Цікаві факти про різьблення та свердління

Цікаві факти про різьблення: 🛠️ Різьблення — це не просто технічна операція, а ціла історія інженерної думки! Ось кілька фактів, які вас здивують:

• Перші різьбові з’єднання з’явилися ще в Стародавній Греції для винних пресів, але сучасна стандартизована різьба була винайдена лише в XIX столітті.
• Метрична різьба офіційно прийнята в більшості країн світу, але США досі використовують дюймову, що іноді створює плутанину в міжнародних проєктах.
• Діаметр свердла може змінюватися через нагрівання! При інтенсивному свердлінні без охолодження свердло розширюється, що впливає на розмір отвору.
• У космічній промисловості різьблення перевіряють з точністю до мікронів, адже навіть мінімальний люфт може призвести до катастрофи.

Ці факти нагадують, що різьблення — це не просто отвір і гвинт, а ціла наука, яка тримає світ разом!

Що робити, якщо немає потрібного свердла?

Буває, що потрібного діаметра свердла (наприклад, 6,8 мм) немає під рукою. Не панікуйте! Ось кілька варіантів:

• Використовуйте близький діаметр. Якщо є свердло 6,7 мм, воно може підійти, але перевірте, як мітчик поводиться в отворі.
• Розсвердліть отвір. Почніть з меншого свердла (наприклад, 6 мм), а потім розширте до потрібного розміру більшим свердлом.
• Замовте свердло. Для нестандартних розмірів краще купити або замовити точне свердло, особливо якщо працюєте з дорогою деталлю.
• Зверніться до токаря. Якщо потрібна висока точність, токарний верстат може виручити.

Головне — не поспішити. Неправильний діаметр може зіпсувати деталь, а це куди дорожче, ніж чекати на потрібне свердло.

Практичний приклад: свердління під M8 у сталі

Давайте розглянемо реальний сценарій. Вам потрібно зробити різьбу M8 з кроком 1,25 мм у сталевій деталі. Що робимо?

1. Перевіряємо таблицю. Для M8 (крок 1,25 мм) діаметр свердла — 6,8 мм.
2. Готуємо інструменти. Беремо кобальтове свердло 6,8 мм, дриль з регульованими обертами, машинну оливу та штангенциркуль.
3. Позначаємо місце. Використовуємо кернер, щоб свердло не з’їхало.
4. Свердлимо. Встановлюємо низькі оберти (300–500 об/хв), додаємо трохи оливи та свердлимо, тримаючи дриль перпендикулярно.
5. Перевіряємо. Штангенциркулем міряємо діаметр отвору (має бути 6,8 мм) і глибину (на 2–3 мм більше за довжину різьби).
6. Нарізаємо різьбу. Використовуємо мітчик M8, додаючи мастило, і повільно нарізаємо, періодично вивертаючи для видалення стружки.

Результат? Чиста, міцна різьба, готова прийняти гвинт M8. І ніяких сюрпризів!

Як уникнути проблем при свердлінні та нарізанні?

Навіть з правильним свердлом можна наламати дров, якщо не знати тонкощів. Ось кілька лайфхаків, які збережуть ваші деталі:

• Не поспішайте. Свердління на високих обертах без мастила перегріває деталь і псує свердло.
• Тримайте інструмент міцно. Вібрація дрилі може розбити отвір, і різьба вийде нерівною.
• Очищайте робоче місце. Стружка, що потрапила в отвір, може заважати мітчику.
• Використовуйте направляючі. Для глибоких отворів направляюча втулка допоможе тримати свердло рівно.

Ці прості правила — як страховка: здаються очевидними, але в критичний момент рятують.

Джерело: «Металорізальний інструмент» (К.І. Козлов, 2019).
